46파이 원통형 셀 라인전환, 압력센서-BMS 인터페이스가 택타임을 결정한다

초록

46-시리즈(46파이) 원통형 셀 양산 전환이 임박하면서, 지름 46 mm 셀 특유의 스웰링 압력 거동을 21700 대비 얼마나 더 촘촘히 계측해야 하는지가 라인 설계의 실질적 변수로 떠올랐다. 국내 ESS 3차 중앙계약시장 입찰 규모가 1 GW 이상으로 확대 검토되고 AI데이터센터向 ESS 신규수주가 급증하면서, 46파이 라인 증설·전환 압력은 더 커질 전망이다. 본고는 압력센서 데이터를 라인 PLC가 아니라 BMS 게이트웨이 계층에서 1차 집선하는 인터페이스 구조가, 게이트당 판정지연을 택타임 안에 흡수하면서 셀 단위 Traceability 요구도 동시에 충족한다는 명제를 제시한다. 다만 아래 수치는 검증을 위해 설정한 목표 스펙 시나리오이며, 실제 양산 라인 데이터를 통한 별도 검증이 필요하다.

1. 46파이 전환의 병목은 센서가 아니라 인터페이스 설계다

결론부터 말하면, 46-시리즈 원통형 셀 라인 전환에서 반복적으로 병목이 지목되는 지점은 압력센서 자체의 정밀도가 아니라 그 데이터를 어느 계층에서 집선하느냐는 인터페이스 설계다. 이차전지 라인 엔지니어들 사이에서는 “센서를 더 정밀한 것으로 바꾸면 해결된다”는 통제되지 않은 직관이 흔하지만, 실제로 택타임과 Traceability를 동시에 갉아먹는 것은 센서 신호가 라인 PLC와 BMS 중 어느 쪽을 거쳐 상위 시스템(MES)까지 도달하느냐는 경로 문제다.

상황(Situation)은 이렇다. LG에너지솔루션은 4680부터 46120까지 다양한 규격의 46-시리즈 하이니켈(NCMA) 원통형 셀을 미국 애리조나 공장에서 2026년 양산 목표로 추진 중이며, 여기에 국내 ESS 3차 입찰 확대와 AI데이터센터向 수주 급증이 겹치며 라인 신설·전환 수요가 함께 늘고 있다. 복잡화 요인(Complication)은, 46파이 셀이 기존 21700 대비 체적이 커지면서 충방전 사이클에 따른 스웰링(팽윤) 압력의 절대량과 변화 기울기가 달라진다는 점이다. 이 신호를 조기에 잡지 못하면 불량 셀이 모듈 조립 이후 단계에서야 발견되어 리워크 비용이 커진다. 여기서 질문(Question)이 생긴다 — 압력센서를 어느 인터페이스 계층에 물려야 게이트당 판정지연이 라인 택타임을 초과하지 않으면서, 동시에 셀 단위 압력 이력을 Traceability 문서로 남길 수 있는가. 본고의 답(Answer)은, 라인 PLC 직결이 아니라 BMS 게이트웨이 1차 집선 후 MES 이차 전송 구조라는 것이다.

2. 46파이가 만드는 계측 변수: 압력 이력의 위치가 바뀐다

공개된 특허 문헌을 보면 이 문제의식이 이미 설비·셀 설계 단계에 반영되고 있음을 확인할 수 있다. LG에너지솔루션 계열로 분류되는 국제출원 WO2024043767A1은 4680 규격을 명시적으로 특정하며, 압력센서와 스웰링 압력 모니터링 장치를 배터리관리시스템(BMS)에 포함하는 구조를 청구하고 있다. 같은 계열의 US12034109B2는 46110·4875·48110·4880·4680 등 46-시리즈 전 규격에 걸쳐 전극조립체-배터리-배터리팩-차량을 아우르는 구조를 다룬다. 두 문헌을 함께 놓고 보면, 46파이 전환의 설계 의도 자체가 “압력 신호를 BMS 레벨에서 처리한다”는 방향으로 이미 수렴하고 있다는 정황을 읽을 수 있다.

이는 라인 엔지니어링 관점에서 중요한 함의를 갖는다. 기존 21700 라인에서는 압력·치수 이상을 대부분 조립 공정의 별도 검사 게이트(비전검사, 치수검사)에서 라인 PLC가 판정해 왔다. 그러나 46파이에서 스웰링 압력 데이터가 설계 단계부터 BMS 스택에 귀속된다면, 라인 쪽 검사 게이트와 BMS 쪽 압력 로깅이 같은 물리량을 서로 다른 시스템에서 중복 관리하게 될 위험이 있다. 이 중복은 단순한 비효율을 넘어, 두 시스템의 판정 기준이 어긋날 경우 셀 단위 Traceability 문서에 모순된 이력이 남는 구조적 리스크로 이어진다.

3. 어느 계층에서 집선할 것인가 — 라인 PLC 대 BMS 게이트웨이

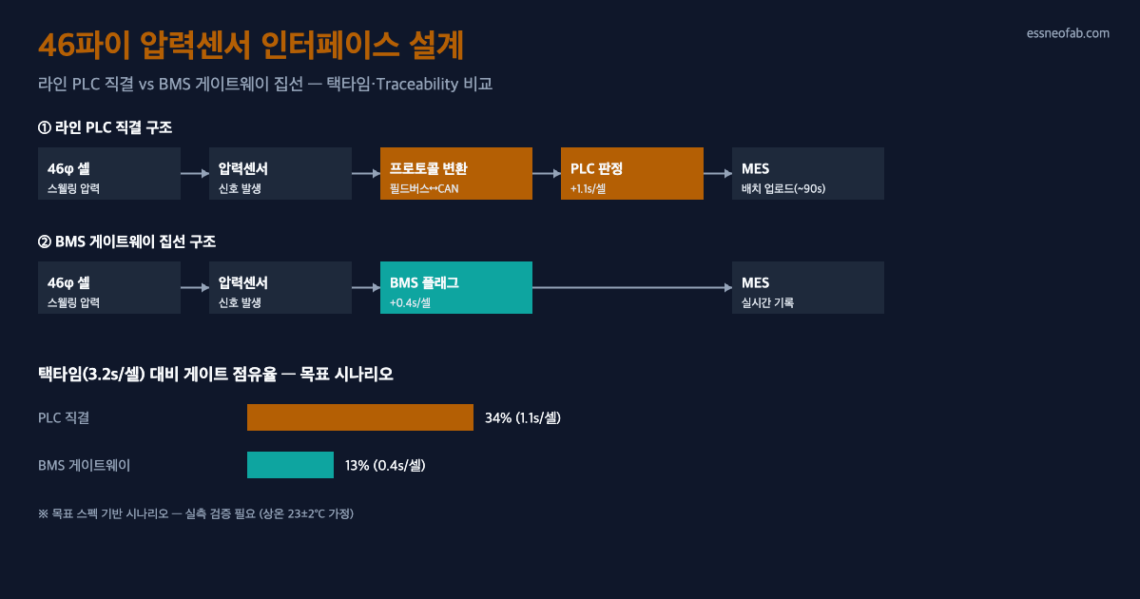

두 가지 인터페이스 구조를 비교하면 차이가 분명해진다. 첫째, 라인 PLC 직결 구조는 압력센서 신호를 조립 라인의 PLC가 직접 폴링하고, 그 결과를 별도 배치 작업으로 MES에 업로드한다. 이 구조는 기존 21700 라인의 검사 게이트 설계를 그대로 재사용할 수 있어 초기 전환 비용이 낮다는 장점이 있으나, PLC와 BMS가 별도의 프로토콜(통상 PLC는 필드버스, BMS는 CAN 계열)을 쓰기 때문에 프로토콜 변환 계층이 추가로 필요하고, 이 변환 지연이 게이트당 판정시간에 그대로 얹힌다.

둘째, BMS 게이트웨이 1차 집선 구조는 압력센서 신호를 BMS가 우선 수신해 셀 ID와 함께 타임스탬프를 찍고, 그 데이터를 게이트웨이가 MES로 이차 전송한다. 이 구조에서는 라인 PLC가 압력값 자체를 재해석할 필요 없이 BMS가 이미 내린 정상/이상 플래그만 받아 리젝트 여부를 판정하면 되므로, 판정 로직이 라인과 BMS 양쪽에 이중으로 존재하지 않는다. 셀 ID-압력 이력이 BMS 단에서 곧바로 결합되기 때문에 Traceability 문서화를 위한 별도 재조회 단계도 사라진다.

이 비교가 함의하는 실무 원칙은 명확하다 — 신규 물리량(46파이의 스웰링 압력)이 셀 설계 단계에서 이미 BMS 귀속으로 정의되어 있다면, 라인 설계도 그 귀속을 따라가는 편이 인터페이스 중복을 줄인다. 반대로 라인 쪽에서 관성적으로 기존 PLC 검사 게이트를 재사용하면, 초기 전환 비용은 낮지만 프로토콜 변환 지연이 누적돼 택타임과 Traceability 양쪽에서 손실이 발생할 가능성이 크다.

4. 수요 배경: ESS 3차 입찰과 AI데이터센터가 미는 라인 증설 압력 (동향 스냅샷)

이 인터페이스 설계 문제가 시급해지는 배경에는 수요 측 압력이 있다. 국내 전력거래소는 이르면 다음 달 공고 예정인 3차 ESS 중앙계약시장 입찰 규모를 1 GW 이상으로 확대하는 방안을 유력하게 검토하고 있다(1·2차는 각각 약 560 MW 수준이었다, 2026년 8월 26일 보도 기준). 동시에 AI데이터센터向 ESS 수요가 별도 축으로 커지고 있다 — 국내 배터리 대형사의 2026년 상반기 ESS 매출은 전년 동기 대비 약 4.6배 늘었고, 신규 수주 중 3조원 이상이 하이퍼스케일러·AI데이터센터 프로젝트에서 나왔다는 보도가 있다(2026년 6월 30일 보도 기준). 이 두 수요 축이 겹치면서 46파이를 포함한 원통형 셀 라인 신설·전환 검토가 동시다발적으로 진행될 개연성이 높다.

다만 이 두 수치는 각각 정책 검토 단계와 상반기 잠정 집계 보도에 근거한 것으로, 최종 입찰 공고나 하반기 확정 실적과는 달라질 수 있다. 라인 투자를 결정하는 근거로 그대로 대입하기보다는, 방향성 확인 수준의 참고치로 다루는 것이 안전하다.

5. 목표 시나리오: 판정지연-택타임-Traceability 산식 역산

두 구조의 차이를 정량적으로 가늠하기 위해, 아래와 같은 목표 스펙을 임의로 설정해 역산한다. 이는 실측치가 아니라 설계 검토용 가정이다.

항목	라인 PLC 직결	BMS 게이트웨이 집선
라인 목표 택타임	3.2 s/셀 (공통 가정)
압력 게이트 판정시간	1.1 s/셀 (프로토콜 변환 포함)	0.4 s/셀 (플래그 수신만)
택타임 대비 게이트 점유율	약 34%	약 13%
Traceability 문서화 지연	최대 90 s (배치 업로드 대기)	실시간 (셀ID-압력 동시 기록)
초기 램프업 리젝트율 가정	1.8% (21700 대비 스웰링 편차 확대 가정)

측정조건 주석: 위 수치는 46파이 초기 램프업 구간(상온 23±2 °C, 컨베이어 이송속도 12 m/min 가정)을 상정한 목표 스펙이며 실측 표본은 없다. 라인 PLC 직결 구조의 판정시간 1.1 s/셀에는 필드버스-CAN 프로토콜 변환 계층의 지연이 포함된 가정치다.

이 가정 하에서는 BMS 게이트웨이 집선 구조가 택타임 점유율을 34%에서 13%로 낮추고, Traceability 문서화 지연을 사실상 제거하는 것으로 나타난다. 유의미한 차이로 보이지만, 이는 통제된 변인 하의 시나리오 분석이지 양산 라인 실측 결과가 아니다. 특히 프로토콜 변환 지연 1.1 s/셀은 설비사·PLC 벤더에 따라 편차가 클 수 있어, 실제 도입 전 자사 라인의 실측 데이터로 교차 검증해야 한다.

FAQ

Q. 압력센서를 BMS에 직접 물리면 라인 PLC의 실시간 응답이 오히려 느려지는 것 아닌가?
A. 이 반론은 일리가 있다. BMS는 원래 셀 보호·밸런싱을 위한 저속 폴링 주기로 설계된 경우가 많아, 라인 검사 게이트가 요구하는 고속 판정 주기와 충돌할 수 있다는 우려는 타당하다. 다만 본고에서 제시한 구조는 BMS가 판정 로직 전체를 떠맡는 것이 아니라, BMS가 우선 플래그만 산출하고 라인 PLC는 그 플래그를 참조하는 역할 분리다. 이 분리가 실제 양산 조건에서 BMS 폴링 주기 상한(설비사별 상이)을 초과하지 않는지는 라인별 실측으로 별도 검증이 필요하다.

현장 적용 노트

실행 항목	확인 방법	담당
압력센서 신호 귀속 계층 확인	현재 라인 P&ID 상 압력센서가 PLC/BMS 중 어느 쪽에 물려 있는지 도면 대조	라인 설계팀
프로토콜 변환 지연 실측	필드버스-CAN 변환 게이트웨이 구간 왕복 지연을 셀 10개 표본으로 스톱워치 측정(s 단위)	제어팀
Traceability 재조회 단계 점검	MES에서 셀ID로 압력 이력을 조회할 때 별도 배치 업로드 대기가 발생하는지 확인	품질보증팀
BMS 폴링 주기 상한 확인	설비사 스펙시트에서 BMS 폴링 주기 상한값(ms)을 라인 목표 택타임과 대조	구매·설비팀

참고 특허 및 동향 출처

WO2024043767A1(압력센서 포함 원통형 배터리·BMS 구조, 4680 규격 명시), US12034109B2(전극조립체·배터리·배터리팩·차량, 46-시리즈 전 규격), 국내 ESS 3차 중앙계약시장 입찰 확대 검토 보도(2026년 8월 26일), AI데이터센터向 ESS 신규수주 및 상반기 매출 증가율 보도(2026년 6월 30일).
