ESS 조립라인, 침지냉각이 병목이 되는 이유

초록

이 글은 ESS 모듈-팩 조립라인에 침지냉각(immersion cooling)과 AI 셀 모니터링을 동시에 인라인 통합할 때 발생하는 라인 밸런싱 문제를 다룬다. 산정 시나리오 기준으로 침지냉각 스테이션의 공정시간은 135 s로, 목표 모듈 택타임 92 s를 46.7 % 초과해 단일 스테이션 구성으로는 병목이 불가피하다. 2계열 병렬화로 유효 처리간격을 67.5 s까지 낮추면 택타임 조건은 충족되지만, 이번에는 두 계열이 합류하는 지점의 FIFO 버퍼 크기와 AI 모니터링 데이터의 모듈 시리얼 태깅이 새로운 인터페이스 리스크로 떠오른다. 본 산정은 공개되지 않은 실제 라인 사양을 대체한 가정치 기반 시나리오이며, 실제 양산 라인 적용 전 추가 검증이 필요하다.

1. 침지냉각은 냉각 문제가 아니라 라인 밸런싱 문제다

결론부터 말하면, 침지냉각과 AI 셀 모니터링을 조립라인에 추가하는 결정은 냉각 성능이나 검사 정확도의 문제가 아니라 라인 밸런싱과 버퍼 설계의 문제다. 두 공정 모두 개별적으로는 이미 검증된 기술이지만, 기존 조립라인의 택타임 구조 안에 그대로 끼워 넣으면 병목이 발생한다.

지난 8월 19일 보도에 따르면, 델타엑스는 미국 조지아주에 약 2,000억 원 규모의 BESS 전용 공장을 착공하며 1단계로 9,290 ㎡ 규모의 생산시설을 건설한다고 밝혔다. 이 회사는 선택적 침지냉각과 AI 기반 셀 모니터링 기술을 보유하고 있다고 소개했다¹. 문제는 여기서 시작된다 — 침지냉각 주입·탈포·검사, AI 모니터링 자가진단이라는 두 공정을 조립라인 안에 어디에, 몇 개의 스테이션으로 배치할 것인가는 보도자료에 담기지 않는 엔지니어링 의사결정이다.

이 글은 그 의사결정을 라인 밸런싱 관점에서 정량적으로 재구성한다. 실제 델타엑스 라인의 공개 사양이 아니라, ESS 모듈 조립라인에 흔히 적용되는 규모를 가정한 시나리오를 기준으로 삼는다 — 냉각·검사 기능을 추가하면서도 목표 택타임을 지키려면 라인을 어떻게 재설계해야 하는가라는 질문에 답하기 위해서다.

2. 라인 밸런싱: 침지냉각이 만드는 46.7 % 병목

택타임은 가용가동시간을 고객요구수량으로 나눈 값이며, 사이클타임이나 FPY와 혼용하지 않는다. 산정 조건은 다음과 같다: 1단계 목표 생산능력 1.2 GWh/년(가정치), 모듈 규격 5.0 kWh/모듈·팩 12모듈 구성(가정치), 3교대 300일 가동에 가동률(가용성) 85 %를 적용했다.

산정 항목	값	비고
이론 가용시간	25,920,000 s	300일 × 24 h × 3,600 s
가용가동시간	22,032,000 s	가동률 85 % 적용(가정)
연간 고객요구수량(팩)	20,000 대	1.2 GWh ÷ 60 kWh/팩
팩 택타임	1,102 s/팩	가용가동시간 ÷ 고객요구수량
모듈 택타임(목표)	92 s/모듈	팩 택타임 ÷ 12모듈

여기에 침지냉각 스테이션의 공정시간을 더하면 문제가 드러난다. 냉각액 주입 60 s, 진공 탈포 45 s, 실링·리크검사 30 s를 순차 진행한다고 가정하면 스테이션당 소요시간은 135 s다. 목표 모듈 택타임 92 s 대비 46.7 % 초과이며, 이 스테이션 하나가 전체 라인의 유효 택타임을 135 s로 끌어올린다 — 조립·검사 등 다른 모든 공정이 목표를 지키더라도 결과는 같다. 이것이 이 글의 핵심 통찰이다: 침지냉각 도입 여부를 결정하는 것은 냉각 성능 데이터가 아니라, 이 한 스테이션의 라인 밸런싱 여부다.

3. 버퍼·인터페이스 설계: 병렬화와 FIFO 합류

병목 해소 방법은 원칙적으로 두 가지다. 공정시간 자체를 줄이거나, 스테이션을 병렬화하는 것이다. 이 글은 병렬화를 1차 대응으로 제시하는데, 근거는 세 가지다.

첫째, 진공 탈포와 리크검사에는 유체 점도와 압력 평형에 따른 물리적 하한이 존재해 무리한 단축은 기포 잔류·냉각 불균일 같은 품질 리스크로 이어질 수 있다. 둘째, 실제 라인에서는 주입량·점도 편차에 따른 통계적 변동이 존재하므로 135 s는 평균값이지 상한이 아니다 — 단일 스테이션으로 목표를 맞추면 변동 구간에서 상시 병목이 발생한다. 셋째, 병렬화는 스테이션 고장 시에도 라인 전체가 정지하지 않는 여유 용량을 제공한다.

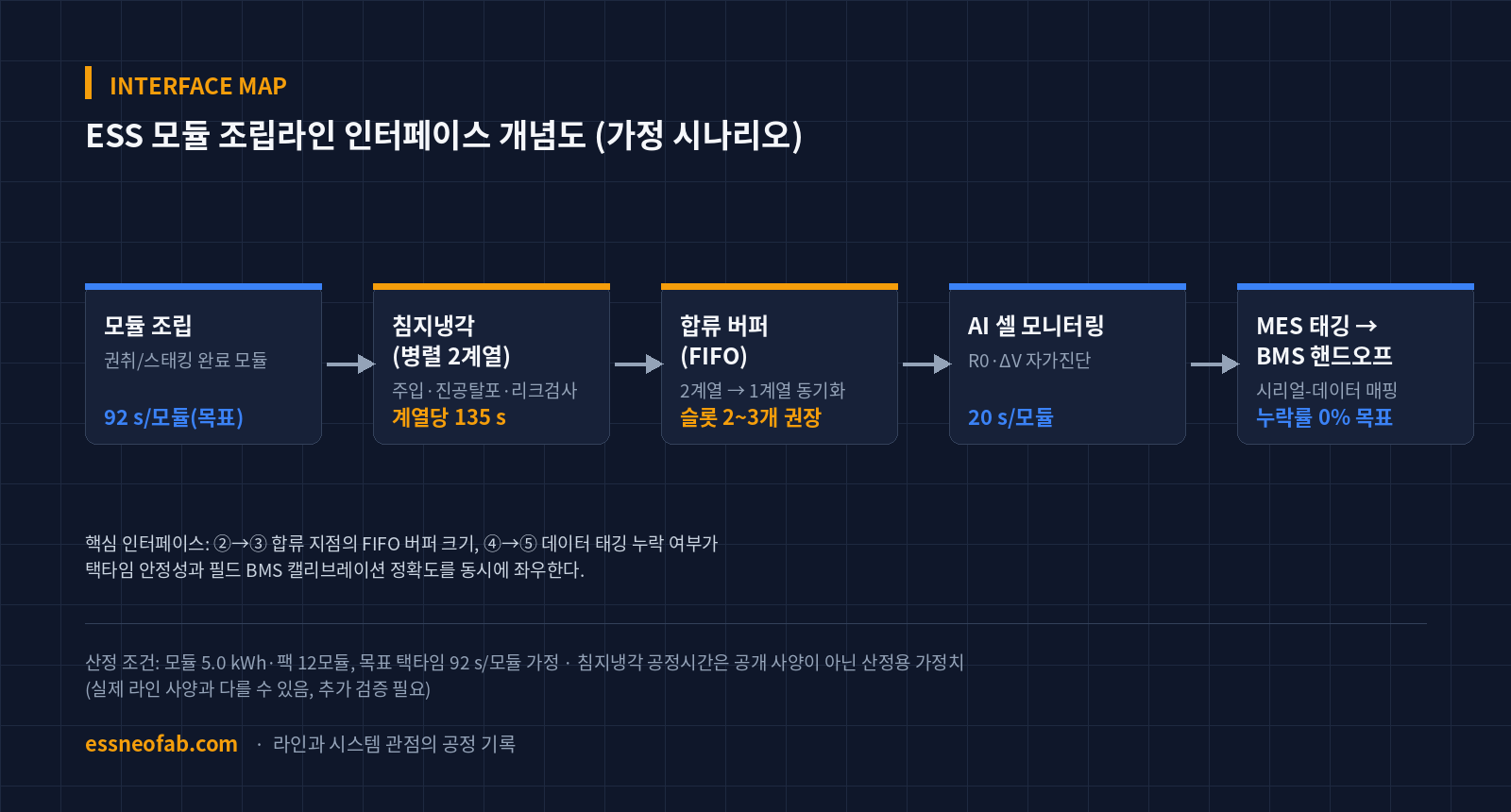

2계열 병렬화를 적용하면 유효 처리간격은 135 s ÷ 2계열 = 67.5 s로, 목표 택타임 92 s 대비 24.5 s의 여유가 생긴다. 다만 이 여유는 공짜가 아니다 — 두 계열에서 각각 67.5 s 간격으로 산출되는 모듈이 하나의 후속 공정(AI 셀 모니터링)으로 합류하는 지점에서 새로운 인터페이스가 발생한다. 합류점의 순간 도착 간격은 평균 33.75 s까지 좁혀질 수 있어, 공정 변동(±15 % 가정)을 고려하면 최소 2~3개의 FIFO 버퍼 슬롯을 확보해야 흐름이 끊기지 않는다는 것이 이번 산정의 결론이다.

4. Traceability: 자가진단 데이터와 모듈 시리얼의 매핑

AI 셀 모니터링 스테이션은 모듈 초기 내부저항(R0)과 전압 편차(ΔV)를 20 s/모듈 수준으로 스캔한다고 가정한다. 이 값 자체보다 중요한 것은 이 데이터가 어떤 모듈 시리얼과 결합되어 MES에 태깅되느냐다.

병렬 침지냉각 계열을 운용하면 두 계열 사이에 냉각액 로트, 진공 탈포 압력 등 미세한 공정 파라미터 편차가 존재할 수 있다. 따라서 AI 모니터링 데이터에는 모듈 시리얼뿐 아니라 어느 침지냉각 계열을 통과했는지(스테이션 ID)까지 함께 태깅해야, 필드에서 이상이 발견되었을 때 특정 계열·특정 기간으로 원인을 좁히는 소급 추적이 가능하다. 태깅이 누락되면 이후 어떤 통계적 교차검증을 하더라도 원인 계열을 특정할 수 없다는 점에서, 이 태깅은 품질 시스템의 사후 조치가 아니라 라인 설계 단계에서 확정해야 할 인터페이스 요구사항이다.

5. ESS 시스템 계층 연계와 남은 과제

AI 셀 모니터링에서 얻은 R0·ΔV 초기값은 필드에서 BMS가 SOC·SOH를 추정할 때 캘리브레이션 기준치로 활용되는 경우가 있다. 이 초기값이 모듈 시리얼과 정확히 매핑되어 라인에서 BMS 쪽으로 핸드오프되지 않으면, 필드의 SOC·SOH 추정 오차가 조립라인 기록으로는 원인을 특정할 수 없는 형태로 남을 수 있다는 것이 라인 설계자 관점의 가설이다. 다만 이 핸드오프가 실제 필드 성능 편차와 통계적으로 유의미한 상관관계를 갖는지는 이번 산정의 범위를 벗어나며, 별도 검토가 필요하다.

PCS·EMS 단에서는 조립 데이터를 직접 참조하지 않는 것이 일반적이지만, 팩 단위 초기 성능 편차가 크면 운영 단계에서 EMS의 스트링 밸런싱 부담이 늘어날 수 있다는 정도로만 언급해 둔다. 이 인과관계 역시 파일럿 또는 랩스케일 데이터를 양산 라인 성능으로 1:1 대입할 수 없으므로, 실측 데이터 축적 후 교차 검증이 필요한 영역으로 남겨둔다.

FAQ

Q1. 병렬화보다 침지냉각 공정 자체의 소요시간을 줄이는 것이 우선 아닌가?

공정시간 단축은 유효한 대안이며 병행 검토해야 한다. 다만 진공 탈포·리크검사는 유체 점도와 압력 평형에 따른 물리적 하한이 있어, 무리한 단축은 기포 잔류로 인한 냉각 불균일 같은 품질 리스크를 동반할 수 있다. 이 글이 병렬화를 1차 대응으로 제시하는 이유는 공정시간 단축이 불필요해서가 아니라, 물리적 하한이 있는 공정에서는 병렬화가 상대적으로 안정적인 1차 대응이기 때문이다. 두 방법의 최적 조합은 실제 설비 사양이 확정된 뒤 별도 검토가 필요하다.

Q2. 이 계산이 델타엑스의 실제 라인 사양을 반영한 것인가?

아니다. 델타엑스가 공개한 정보는 투자 규모(1.41억 달러)와 1단계 부지 면적(9,290 ㎡), 침지냉각·AI 셀 모니터링 기술 보유 여부에 한정되며, 택타임·모듈 규격·공정시간 등 라인 설계 수치는 공개되지 않았다. 이 글의 모든 수치는 그 공백을 메우기 위해 설정한 가정치이며, 실제 라인 사양과 다를 수 있다. 목적은 델타엑스 라인을 추정하는 것이 아니라, 같은 유형의 기능을 조립라인에 통합할 때 어떤 인터페이스 설계 질문이 발생하는지를 보여주는 데 있다.

현장 적용 노트

아래 표는 침지냉각·AI 모니터링을 조립라인에 통합하는 프로젝트에서 월요일 아침부터 바로 점검할 수 있는 항목이다.

체크포인트	확인 방법	목표 기준(가정)
침지냉각 스테이션 소요시간 실측	PLC 로그 또는 스톱워치로 3회 이상 샘플링	모듈 택타임 대비 ±10 % 이내
병렬 계열 합류 버퍼 슬롯 수	라인 시뮬레이션 또는 FIFO 큐 로그 분석	최소 2슬롯, 대기시간이 택타임의 30 % 이내
AI 모니터링 데이터-모듈 시리얼 태깅	MES 로그 100건 표본 역추적 테스트	태깅 누락률 0 %
BMS 초기 캘리브레이션 핸드오프	필드 반환 데이터와 라인 데이터 대사	불일치 건수 월 1건 이내(가정 목표)

이번 산정은 공개된 사양이 제한적인 상태에서 수립한 가정 기반 시나리오다. 실제 라인 설계에 적용하기 전에는 반드시 실측 데이터로 교차 검증해야 한다.

참고: 델타엑스 조지아 BESS 공장 착공 보도(2026년 8월 19일), theguru.co.kr
